三偏心多層次金屬硬密封蝶閥
三偏心多層次金屬硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，工藝先進，加工精湛。本產品自閥體、蝶扳、多層次閥座、閥桿、傳動機構等主要部件組成。
產品概述
三偏心多層次金屬硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，工藝先進，加工精湛。本產品自閥體、蝶扳、多層次閥座、閥桿、傳動機構等主要部件組成。
用途
三偏心多層次金屬硬密封蝶闌廣泛應用于介質溫度 ≤ 650℃的冶金、電力、石油化工、空氣、煤氣、以及給排水等介質管道上，作調節流量和截斷流體之用．密封性能可靠，是通用蝶閥向中壓、中高溫領域的延伸和發展的方向。
特點
由于本產品蝶闡采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無摩擦、無干涉、加之密封材料的優化配置，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。
其主要特點如下：1、開啟力矩小，顯活方便，省力節能。2、三維編心結構，使蝶根越關越緊，其密封性能可靠，達到無泄漏。3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
執行標準
設計與制造 | 法蘭連接 | 結構長度 | 試驗與檢驗 |
GB/T 12238 | GB/T9113.1 GB/T9113.2 GB/T 9115.1 GB/T 9115.2 HG20592 | GB/T 12221 | GB/T 13927 |
主要技術參數
公稱通徑 | DN(mm) | 50-2000 | 50-500 | |||
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
試驗壓力Ps(MPa) | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
滲漏率 | <0.1 x DNmm3/s(符合 Conform GB/T13927標準 Standard) | |||||
適用溫度 | 碳鋼 : -29℃~425℃ 不繡鋼 :-40℃~600℃ | |||||
適用介質 | 空氣、水、蒸汽、煤氣、油品及酸、堿、鹽帶有弱腐蝕性介質等 | |||||
驅動形式 | 蝸輪傳動、氣動傳動、電動傳動、液動傳動 | |||||
主要零件材料
零件名稱 | 材料 |
閥體 | 鑄鋼、不銹鋼、鉻鑰鋼、合金鋼、雙相鋼 |
蝶板 | 鑄鋼、不銹鋼、鉻結鋼、合金鋼、雙相鋼 |
閥座 | 不銹鋼、堆焊司太立等硬質合金 |
密封圈 | 不銹鋼與耐高溫石棉板組合成多層次 |
閥桿 | 20Cr13、1Cr13不銹鋼、鉻銀鋼、特殊材料 |
軸套 | 奧氏體不銹鋼、304氮化 、ZG00Cr18Ni10 |
填料 | 柔性石墨、PTFE |
填料壓蓋 | 鑄鋼、不銹鋼 |
支架 | 鑄鋼、不銹鋼 |

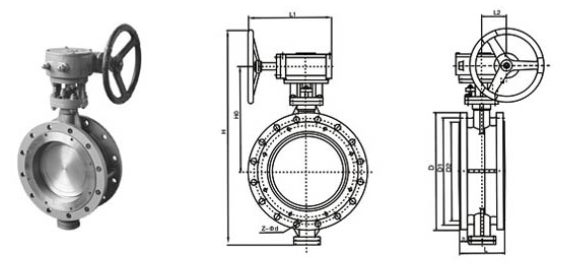

產品安裝尺寸
