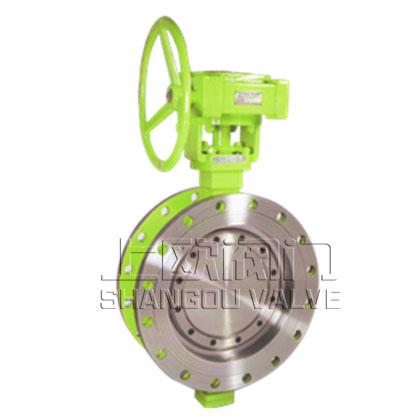

金屬硬密封蝶閥
金屬硬密封蝶閥系列產品，是我公司開發的長壽命、節能型蝶閥。產品符合國家標準JB/T8527(金屬密封蝶閥)，GB/T13927(通用閥門壓力試驗)標準及閥門其它相關標準的規定。
本產品由閥體、蝶板、密封圈、傳動機構等主要部件組成。其結構采用三維偏心原理設計，在硬軟多層密封兼容的新工藝加工后，使蝶閥在運行工作時，減少了其扭矩力，達到省力、節能之效果。從而確保蝶閥整體的抗腐蝕、耐高溫、抗磨損的可靠性。
產品型號有
D343H
D363H
D373H
目錄
產品概述
三維偏心硬密封蝶閥系列產品，是我公司開發的長壽命、節能型蝶閥。產品符合國家標準JB/T8527(金屬密封蝶閥)，GB/T13927(通用閥門壓力試驗)標準及閥門其它相關標準的規定。
本產品由閥體、蝶板、密封圈、傳動機構等主要部件組成。其結構采用三維偏心原理設計，在硬軟多層密封兼容的新工藝加工后，使蝶閥在運行工作時，減少了其扭矩力，達到省力、節能之效果。從而確保蝶閥整體的抗腐蝕、耐高溫、抗磨損的可靠性。

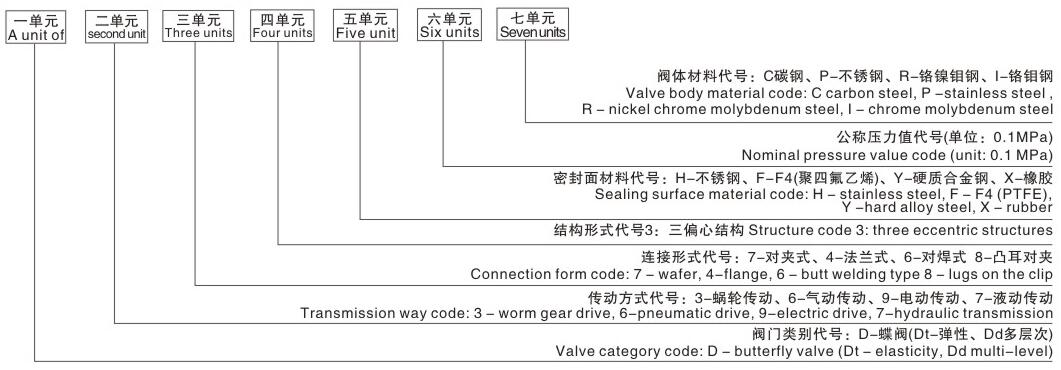

型號編制方法
說明
例一、D373H-25C表示：1.蝶閥(D) 2.蝸輪傳動(3) 3.對夾式連接(7) 4.三偏心結構⑶ 5.不銹鋼密封圈(H) 6.公稱壓力2.5MPa(25) 7.碳鋼閥體(C);
例二、D943F-16P表示：2.蝶閥(D) 2.電動(9) 3.法蘭連接(4) 4.三偏心結構(3) 5.四氟密封圈(F) 6.公稱壓力1.6MPa(16) 7.不銹鋼鋼閥體(P);
注：3.在類別前加“D”低溫(≤-40℃)、“B”保溫、“S”伸縮蝶閥、“ZK”真空蝶閥、“X”信號蝶閥、“FD”防盜蝶閥、“G”管網蝶閥；
5.手柄的手動傳動，第二單元無需代號；
6.第五單元的閥座材料與閥體相同(即無需堆焊其它金屬)時，用W表示；
7.對于公稱壓力小于或等于1.6MPa的灰口鑄鐵閥門，第七單元可以省略不標。
示例：D973F-16C表示三偏心對夾式電動四氟密封蝶閥，公稱壓力1.6MPa,碳鋼閥體，密封面嵌聚四氟乙烯。
示例：BD343H-25C表示三偏心法蘭式蝸輪傳動金屬硬密封保溫蝶閥，公稱壓力2.5MPa,碳鋼閥體，密封面堆焊合金鋼(一般為D507鉬)。
示例：D43Y-10P表示三偏心法蘭式手柄傳動金屬硬密封蝶閥，公稱壓力1.OMPa,不銹鋼閥體，密封面堆焊硬質合金。
用途
本蝶閥適用于食品、醫藥、石油化工、電廠、鋼廠、工業環保水處理及高層建筑、供排水管道上，是作調節流量和截?cái)嗔黧w的最佳裝置。
執行標準
其主要性能特點：
1、結構獨特、型小輕便、操作靈活、省力、方便。
2、密封可靠，可達到氣密封無泄漏。
3、流量特性趨于直線調節性最佳。
4、采用三偏心原理設計，使密封面近似零磨損延長了閥門的使用壽命。
5、應用范圍廣。如：可用于水、蒸氣、油品、空氣、煤氣等介質。
6、適用不同溫度及6.4MPa以下的壓力等級，耐腐蝕等各種介質管線。
特點
本蝶閥系吸收、消化國外技術，并結合國內用戶意見和生產中積累的經驗而精心研制的新一代產品。
1、采用三維偏心結構，閥體密封圈采用多層次密封圈結構，使蝶板同閥體密封面均勻可靠接觸，可達到氣密封無泄漏。
2、結構獨特、操作靈活、省力、方便，使用壽命長。
3、耐高溫、耐腐蝕、耐磨損的三維偏心。
技術參數
公稱通徑 | DN(mm) | 50-2000 | 50-500 | |||
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
試驗壓力Ps(MPa) | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
滲漏率 | <0.1 x DNmm3/s(符合 Conform GB/T13927標準 Standard) | |||||
適用溫度 | 碳鋼 : -29℃~425℃ 不繡鋼 :-40℃~600℃ | |||||
適用介質 | 空氣、水、蒸汽、煤氣、油品及酸、堿、鹽帶有弱腐蝕性介質等 | |||||
驅動形式 | 蝸輪傳動、氣動傳動、電動傳動、液動傳動 | |||||
零件材料
零件名稱 | 材料 |
閥體 | 鑄鋼、不繡鋼、鉻鑰鋼、合金鋼、雙相鋼 |
蝶板 | 鑄鋼、不繡鋼、鉻結鋼、合金鋼、雙相鋼 |
閥座 | 不繡鋼、堆焊司太立等硬質合金 |
密封圈 | 不繡鋼與耐高溫石棉板組合成多層次 |
閥桿 | 20Cr13、1Cr13不繡鋼、鉻銀鋼、特殊材料 |
軸套 | 奧氏體不繡鋼、304氮化 、ZG00Cr18Ni10 |
填料 | 柔性石墨、PTFE |
填料壓蓋 | 鑄鋼、不繡鋼 |
支架 | 鑄鋼、不繡鋼 |
氣動裝置
氣動裝罝類型：AG/AW/C系列(四川自貢阿爾法)、TAC系列(天津閥門公司）電源電壓：三相380VAC, 50HZ。
電動裝置
電動裝罝類型：部分回轉型，如DQW系列(揚州產)、HBC/SMOQB系列(天津產)、802系列/903系列(天津北方)、DQ系列(常州產)等，可有用戶指定。
