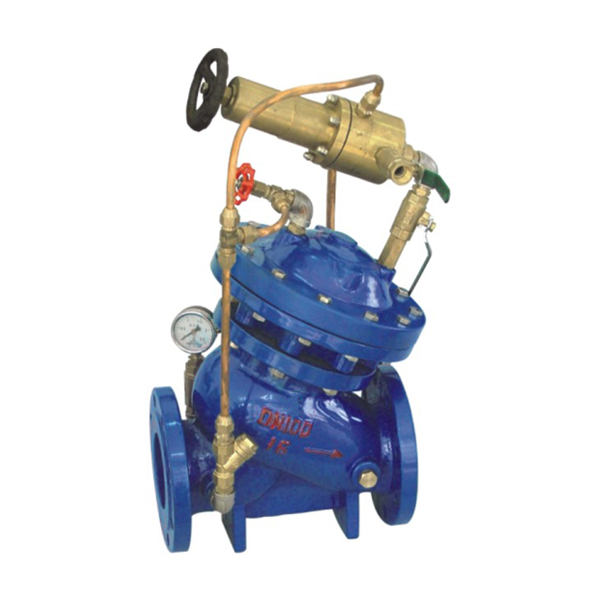

AX742X-(10/16/25)-安全泄壓閥

AX742X安全泄壓閥安裝在高層建筑、消防給水系統以及其它給水系統的管道上，當給水管路中壓力超過泄壓閥設定壓力時，泄壓閥自動開啟快速泄壓，保護管線的安全，也可作持壓閥用，保障主閥上游的供水壓力。能準確保持不變的安全設定壓力，一旦超壓，泄壓閥迅速打開，及時泄壓。關閉平穩可靠，消除壓力余波。

產品說明書下載點擊獲取產品安裝圖紙

上一個：[ Yx741X-(10/16/25)-可調式減壓閥穩壓閥 ] 下一個：[J145X-(10/16/25)-電動遙控閥]

產品概述

AX742X安全泄壓閥安裝在高層建筑、消防給水系統以及其它給水系統的管道上，當給水管路中壓力超過泄壓閥設定壓力時，泄壓閥自動開啟快速泄壓，保護管線的安全，也可作持壓閥用，保障主閥上游的供水壓力。能準確保持不變的安全設定壓力，一旦超壓，泄壓閥迅速打開，及時泄壓。關閉平穩可靠，消除壓力余波。

結構特點

本產品由主閥和調節閥及接管系統組成，閥體采用直流式閥體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比一般水力控制閥增加了一個，增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控制，實現了一個閥門、一次調節對水泵出口的多功能控制。本產品的接管系統采用調節閥控制，通過設定調節閥的開度，可方便實現需要的各項控制參數，如主閥的開啟速度、緩閉速度等等。

工作原理

當水泵起動起后，水壓作用于主閥閥盤下面和控制室下腔，此壓力使主閥開啟，控制室上腔的水經過調節閥B緩緩排到出口端，主閥緩緩開啟。設定調節閥的開度可得到合適地主閥開啟速度。當水泵停止工作后，進口端水壓迅速下降，在自重、彈簧壓力作用下快速關閉大部分開度，防止了水倒流余下的開度由控制室上腔的水壓和下腔水壓聯合作用下緩緩關閉，關閉速度減慢形成了緩沖，防止壓力劇增。設定調節閥A、B的開度和開度比可得到合適的閥門啟閉速度。

工作特點

1、防止水錘效果好，將緩開、止回速閉、緩閉等消除水錘的技術一體化，防止開泵不錘和停泵倒流與水錘對供水管路和水泵的損害。

2、操作方便，無需為閥門另配電控系統，閥門隨水泵的開啟與停止自動并按順序完成控制功能。通過設定調節閥開度可得到合適的控制參數。

3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。

功能與用途

本閥門安裝在水泵出口端，順序實現緩慢開啟、全開、速閉、緩閉等功能。本產品用于高層建筑給水系統和其它給水系統的水泵出口管路上，防止和減弱水泵啟閉時管線的水錘水擊，防止水倒流保護水泵，維護管路安全。

主要技術參數

公稱壓力（Mpa）	殼體試驗壓力（MPa）	密封試驗壓力（MPa）	適用介質	介質溫度（℃）
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

主要零件材料

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
泄壓/持壓導閥	銅合金
微型過濾器	不銹鋼

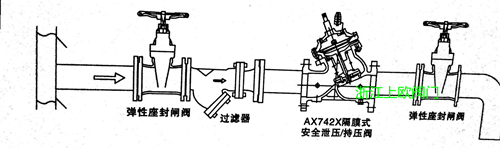

安裝示意圖

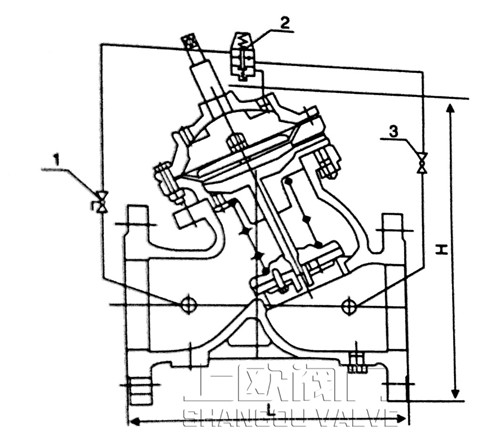

產品結構圖

主要連接外型尺寸

公稱通徑	L	L1	H 隔膜式	H 活塞式	D		D1				Z-Φd
					PN10	PN16	PN10		PN16	PN10	PN16
50	203	203	270	540	160		125			4-18
65	216	216	340	600	180		145			4-18
80	241	241	400	660	195		160			4-18	4-18
100	292	292	440	760	215		180			8-18
125	330	330	460	810	245		210			8-18
150	394	356	500	860	285		240			8-23
200	457	495	640	880	335		295			8-23	12-23
250	533	622	680	950	390	405	350	355		12-23	12-25
300	610	698	820	1020	440	460	400	410		12-23	12-25
350	686	787	950	1100	500	520	460	470		16-23	16-25
400	762	914	980	1250	565	580	515	525		16-25	16-30
450	864	978	1050	1350	615	640	565	585		20-25	20-30
500	914	978	1120	1550	670	715	620	650		20-25	20-34
600	1067	1200	1400	1600	780	840	725	770		20-30	20-41
700	1150	1450	1650	1850	895	910	840	840		24-30	24-41
800	1300	1560	1950	2050	1010	1025	950	950		24-34	24-41
900	1450	1800	/	2250	1115	/	1050	/		28-34	/
1000	1600	2000	/	2500	1230	/	1160	/		28-34	/
1200	1800	/	/		1455	/	1380	/		32-41	/
1400	2100	/	/		1675	/	1590	/		36-48	/
1600	2250	/	/		1915	/	1820	/		40-54	/
1800	2400	/	/		2115	/	2020	/		44-54	/
